 réglage mécanisme d'embrayage

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
daniel08
Nouveau


Nombre de messages : 1
Date d'inscription : 23/10/2015

MessageSujet: réglage mécanisme d'embrayage   Ven 23 Oct 2015 - 15:00

Bonjour, Je ne pouvais plus débrayer correctement sur ma Rosalie 8A de 1933. Après démontage du mécanisme j'ai trouvé une des 3 vis qui règlent la hauteur des taquets, dévissée (le fil de fer qui la bloquait était absent). De ce fait le plateau de friction était de travers et ne libérait pas le disque lors du débrayage. Ma question est: quelle hauteur doit-il y avoir entre le plateau de friction et la portée des taquets, ces taquets présentent une légère usure qui doit pouvoir être compensée par le réglage des 3 vis. Je sais que cette hauteur des 3 taquets doit être rigoureusement identique sous peine de provoquer du broutage.
Merci pour votre aide et vos conseils.
daniel08
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papytravaux
Langue Pendue
avatar

Nombre de messages : 501
Localisation : Reims
Date d'inscription : 27/11/2012

MessageSujet: Re: réglage mécanisme d'embrayage   Ven 23 Oct 2015 - 19:31



MESSAGE SUPPRIMER



Dernière édition par papytravaux le Sam 24 Oct 2015 - 0:05, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sical
Moderateur
avatar

Nombre de messages : 4584
Localisation : Gironde
Date d'inscription : 02/11/2005

MessageSujet: Re: réglage mécanisme d'embrayage   Ven 23 Oct 2015 - 20:47



Papytravaux , super ta doc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
le belchchche
Encyclopédie du Forum
avatar

Nombre de messages : 924
Localisation : Belgique
Date d'inscription : 01/05/2008

MessageSujet: Re: réglage mécanisme d'embrayage   Ven 23 Oct 2015 - 21:41

Bien le bonsoir,

Lors de la réfection de mon moteur j’avais notamment parlé du réglage des linguets.

Extrait concernant ce réglage

mise en place de l’embrayage

et réglage des linguets

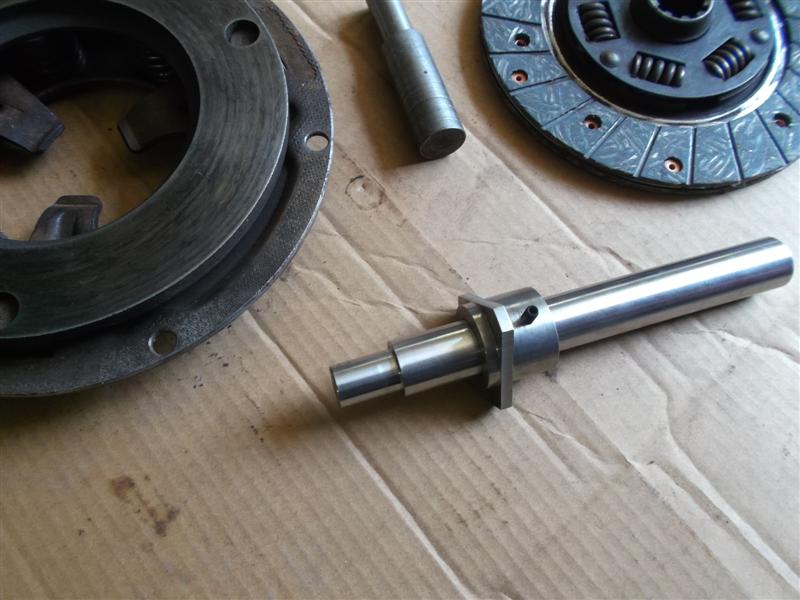

Je vais donc tester l’outil que j’ai fait fabriquer


Le principe est simple. Une fois le disque et le mécanisme remonté, on place l’outil comme le centreur de disque. On met la partie coulissante en contact avec les linguets.


on applique un peu de craie sur les linguets, on tourne légèrement l’outil. Si pas de trace de frottement, on règle le linguet.

quand on a la même trace sur les 3 linguets, ils sont tous les 3 dans le même plan.

Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papytravaux
Langue Pendue
avatar

Nombre de messages : 501
Localisation : Reims
Date d'inscription : 27/11/2012

MessageSujet: Re: réglage mécanisme d'embrayage   Sam 24 Oct 2015 - 0:07

Ayant la main ce soir, j'ai complété mon message....

PS: merci Bruno pour le petit mot
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sical
Moderateur
avatar

Nombre de messages : 4584
Localisation : Gironde
Date d'inscription : 02/11/2005

MessageSujet: Re: réglage mécanisme d'embrayage   Dim 25 Oct 2015 - 20:35

le belchchche a écrit:
Bien le bonsoir,

Lors de la réfection de mon moteur j’avais notamment parlé du réglage des linguets.

Extrait concernant ce réglage

mise en place de l’embrayage

et réglage des linguets
Je vais donc tester l’outil que j’ai fait fabriquer

Le principe est simple. Une fois le disque et le mécanisme remonté, on place l’outil comme le centreur de disque. On met la partie coulissante en contact avec les linguets.


Eric

Bonsoir Eric

Est il possible d'avoir les côtes de ton outil

Bruno
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papytravaux
Langue Pendue
avatar

Nombre de messages : 501
Localisation : Reims
Date d'inscription : 27/11/2012

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 9:23

Bonjour Eric,
Lorsque j'ai refait mon embrayage, j'ai eu connaissance de la note 447 que j'ai postée plus haut....et me creusant la tête pour respecter les côtes qui y sont indiquées "j'ai pondu" ce semblant d'outillage....
Par le passé, lorsque j'ai eu l'occasion de remonter des mécanismes sur diverses sortes de véhicules je ne me suis jamais posé de question sur ces fameuses côtes me contentant de remonter l'ensemble de façon centrée et les doigts réglés au mieux à la même hauteur...

De ce que je crois comprendre, c'est cette dernière méthode que tu appliques avec un plus en précision pour le réglage des doigts, sans te soucier des fameuses côtes A et B...
Et de cette façon ces fameuses côtes ne sont plus d'aucune utilité...

Partages-tu mes réflexions stp ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sical
Moderateur
avatar

Nombre de messages : 4584
Localisation : Gironde
Date d'inscription : 02/11/2005

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 18:11



Question : y a t'il du jeu latéral sur les 6 ressorts du disque ?

Sical ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JPh
Langue Pendue
avatar

Nombre de messages : 186
Localisation : Nord
Date d'inscription : 28/09/2007

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 19:53

Bonsoir à tous,
il faut dans un 1er temps il faut régler le mécanisme en respectant les cotes indiquées,
et ensuite ajuster la portée des linguets avec l'outil d'Eric pour éviter le broutage.
Les cotes sont importantes car si les ressorts du mécanisme sont trop avachis,
la course de la butée sera trop courte pour débrayer convenablement.
A+JPh

Pour Eric: l'outillage est trop petit pour un 10, il manque environ 1cm.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papytravaux
Langue Pendue
avatar

Nombre de messages : 501
Localisation : Reims
Date d'inscription : 27/11/2012

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 20:35

Sical a écrit:


Question : y a t'il du jeu latéral sur les 6 ressorts du disque ?

Sical ...

bonsoir,
embrayade de 10 cv

voici le disque regarni chez SCIN...
Les ressorts ne se promènent pas dans leurs logements



Pour ce qui est des ressortsentre plateau et mécanisme, des coupelles solidaires du plateau maintiennent pas serrants mais sans jeu les ressorts..
Le plateau supérieur du mécanisme quant à lui est embouti de sorte d'obtenir un auto centrage des ressorts



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sical
Moderateur
avatar

Nombre de messages : 4584
Localisation : Gironde
Date d'inscription : 02/11/2005

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 20:51

Salut Papytravaux

Les ressorts de ton disque sont il neuf ? si oui peut tu me donner l'adresse de scin qui a fait le travail !

Bruno
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
le belchchche
Encyclopédie du Forum
avatar

Nombre de messages : 924
Localisation : Belgique
Date d'inscription : 01/05/2008

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 22:22

Bien le bonsoir,

il faut effectivement d'abord prérégler le mécanisme.
Pour ma part, j'ai fait cela avec un volant moteur sur lequel j'ai monté le mécanisme puis j'ai approché les linguets avec 1 pied à coulisse.


Les côtes reprises dans le tableau devraient faciliter le travail.

J'ai peaufiné le réglage avec l'outil une fois le tout remonté sur le moteur.

Eric
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
46jcl
Langue Pendue
avatar

Nombre de messages : 150
Localisation : lot 46
Date d'inscription : 24/11/2010

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 23:10

Frein ou embrayage ils font du très bon travail...

http://www.restauration-frein.fr/

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papytravaux
Langue Pendue
avatar

Nombre de messages : 501
Localisation : Reims
Date d'inscription : 27/11/2012

MessageSujet: Re: réglage mécanisme d'embrayage   Lun 26 Oct 2015 - 23:31

voilà c'est fait, j'arrive trop tard  lol!

Oui je pense que les ressorts ont également été remplacés..voici le disque que je leur ai adressé..

Le document vient de la personne qui me l'a fourni car je tenais à m'assurer au préalable qu'il était compatible avec mon mécanisme



Au démontage, il y avait un disque sec, celui-ci auquel j'ai préféré en monter un qui soit amorti par les ressorts...

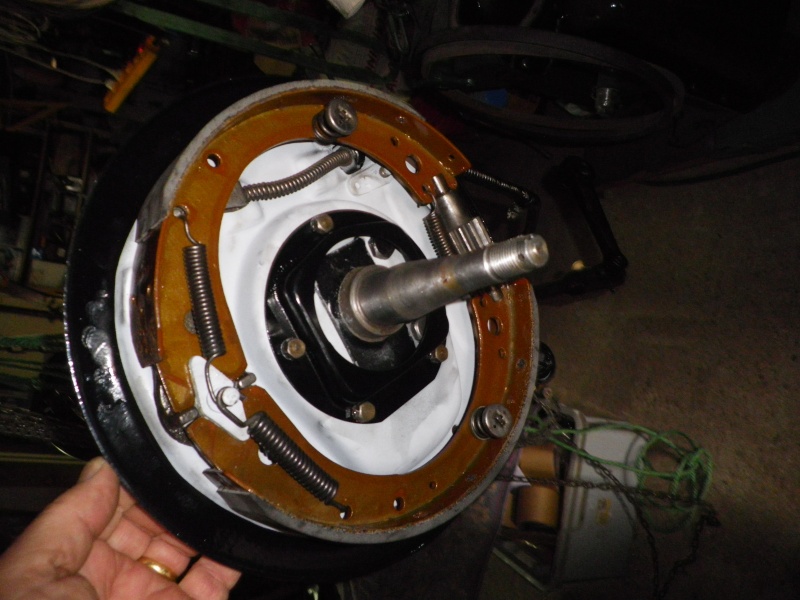

Je leur ai également confié le garnissage des freins.....par garnitures collées...
Celles qui étaient sur la voiture étaient neuves mais le rivetage avait été loupé et les garnitures éclatées à divers endroits..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jeannot 33
Langue Pendue
avatar

Nombre de messages : 289
Age : 71
Localisation : Gironde
Date d'inscription : 20/01/2009

MessageSujet: Re: réglage mécanisme d'embrayage   Mar 27 Oct 2015 - 13:49

46jcl a écrit:
Frein ou embrayage ils font du très bon travail...

http://www.restauration-frein.fr/


A quel prix, moins cher ou non que Dépanoto et 4A
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papytravaux
Langue Pendue
avatar

Nombre de messages : 501
Localisation : Reims
Date d'inscription : 27/11/2012

MessageSujet: Re: réglage mécanisme d'embrayage   Mar 27 Oct 2015 - 13:54

factures de 2013, mais à titre de repère

- disque d'embrayage pour 10 cv     75 €    TTC port compris
- freins pour 8 cv  ( collés )                     102.50 € TTC port compris

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jeannot 33
Langue Pendue
avatar

Nombre de messages : 289
Age : 71
Localisation : Gironde
Date d'inscription : 20/01/2009

MessageSujet: Re: réglage mécanisme d'embrayage   Mar 27 Oct 2015 - 17:33

papytravaux a écrit:
factures de 2013, mais à titre de repère

- disque d'embrayage pour 10 cv     75 €    TTC port compris
- freins pour 8 cv  ( collés )                     102.50 € TTC port compris


Dépanoto en échange standart ; 162€
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
46jcl
Langue Pendue
avatar

Nombre de messages : 150
Localisation : lot 46
Date d'inscription : 24/11/2010

MessageSujet: Re: réglage mécanisme d'embrayage   Mer 28 Oct 2015 - 18:56

faut bien qu'ils vivent... les pauvres (depanoto)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
papytravaux
Langue Pendue
avatar

Nombre de messages : 501
Localisation : Reims
Date d'inscription : 27/11/2012

MessageSujet: Re: réglage mécanisme d'embrayage   Ven 19 Aoû 2016 - 18:56

ATTENTION !!!!!

CETTE METHODE N'EST PAS VALABLE....


Il y a eu confusion entre la position embrayée et débrayée...Certaines personnes l'ayant mise en application ne pouvaient pas passer les vitesses...


Comme je ne peux éditer mon premier message pour alerter, il me semble qu'il serait sage que un modo y insère cette remarque pour alerter ou purement et simplement tout supprimer...au choix

merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin
avatar

Nombre de messages : 236
Date d'inscription : 02/11/2005

MessageSujet: Re: réglage mécanisme d'embrayage   Ven 19 Aoû 2016 - 21:56

papytravaux a écrit:


Comme je ne peux éditer mon premier message pour alerter, il me semble qu'il serait sage que un modo y insère cette remarque pour alerter ou purement et simplement tout supprimer...au choix

merci


IL Y A PLUS QU'A !!!!
